Главная » Каталог » СЕТКА СТАЛЬНАЯ ТКАНАЯ ИЗ РИФЛЕНОЙ ПРОВОЛОКИ ГОСТ 3306-88 и ТУ14-178-457-04
СЕТКА СТАЛЬНАЯ ТКАНАЯ ИЗ РИФЛЕНОЙ ПРОВОЛОКИ ТУ14-178-457-04
Назначение:
Для ограждений и оснащения установок (грохотов) по просеиванию каменных
углей, кокса, руд черных и цветных металлов, агломерата, окатышей,
породы.
Пример условного обозначения:
Сетка рифленая с ячейкой 10 мм из углеродистой проволоки диаметром 3,0 мм
Сетка Р 10-3,0 ГОСТ 3306-88
Сетка сложнорифленая с ячейкой 40 мм из углеродистой проволоки диаметром 5,0 мм
Сетка СР 40-5,0 ГОСТ 3306-88
Сетка рифленая с прямоугольными ячейками с расстояниями между
проволоками 5,0 мм и 20,0 мм из проволоки углеродистой стали марки 45
диаметром 3,0 мм
Сетка Р 5/20-3,0-45 ТУ 14-178-393-2000
Описание:

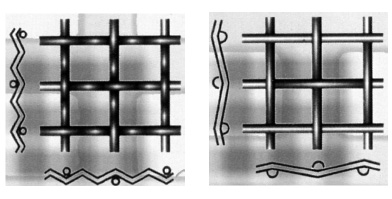

По конструкции сетки подразделяются:
- рифленые, где проволоки имеют изгиб рифления в местах переплетения
- сложнорифленые, где проволоки имеют дополнительные изгибы рифления по сторонам ячейки
Сетка изготавливается:
с квадратными ячейками (ГОСТ 3306-88)
с прямоугольными ячейками (ТУ 14-178393-2000)
Характеристика исходного сырья:
Материалом для изготовления сетки служит термически необработанная
углеродистая проволока ст.45-55., а так же из низкоуглеродистой
проволоки по ТУ 14-4-1563-89
Сетка изготавливается в картах:
ширина 1000-2000 мм
длина до 6000 мм
Карты формируются в пакеты массой до 1500 кг.
Номенклатура
выпускаемых типоразмеров:
| Размер ячейки (№ сетки) |
Диаметр
проволоки, мм |
Вес
1 м2, кг |
Характеристика |
| 4 |
1,6 |
6 |
Рифленая |
| 5 |
2 |
7,321 |
-//- |
| 6 |
2,2 |
7,7 |
-//- |
| 8 |
3 |
11,352 |
-//- |
| 10 |
3 |
9 |
-//- |
| 10 |
3,6 |
12,245 |
-//- |
| 12 |
4 |
13,6 |
-//- |
| 13 |
4 |
12,2 |
-//- |
| 13 |
3 |
7,4 |
-//- |
| 14 |
3 |
6,6 |
-//- |
| 15 |
3 |
6,27 |
-//- |
| 15 |
3,6 |
9,1 |
-//- |
| 16 |
5 |
15,5 |
-//- |
| 18 |
5 |
14,2 |
-//- |
| 20 |
5 |
12,698 |
-//- |
| 23 |
5 |
11,041 |
-//- |
| 25 |
5 |
10,8 |
-//- |
| 32 |
5 |
8,9 |
сложнорифленая |
| 35 |
5 |
8,2 |
-//- |
| 40 |
5 |
7,153 |
-//- |
| 50 |
5 |
5,69 |
-//- |
| 60 |
5 |
4,99 |
-//- |
| 18 |
3,6 |
9,448 |
штампованная |
Прайс лист.
|
СЕТКА СТАЛЬНАЯ ТКАНАЯ ИЗ
РИФЛЕНОЙ ПРОВОЛОКИ ГОСТ 3306-88 и
ТУ14-178-457-04
|
| НОМЕР СЕТКИ,ММ |
НОМЕР
СЕТКИ,ММ |
ДИАМЕТР
ПРОВОЛОК |
МАССА 1м2 |
Кол-во
карт в пачке |
ЦЕНА без НДС в руб./м2 |
| ГОСТ 3306-88 |
Р 3 |
1,4 |
5,930 |
20 |
678,00 |
| ГОСТ 3306-88 |
Р 4 |
1,6 |
5,800 |
20 |
462,00 |
| ГОСТ 3306-88 |
Р 5 |
2,0 |
7,213 |
20 |
470,40 |
| ГОСТ 3306-88 |
Р 6 |
2,2 |
7,400 |
20 |
477,60 |
| ГОСТ 3306-88 |
Р 8 |
3,0 |
10,500 |
10 |
636,00 |
| ГОСТ 3306-88 |
Р 10 |
3,0 |
8,700 |
20 |
512,40 |
| ГОСТ 3306-88 |
Р 10 |
3,6 |
12,060 |
10 |
706,80 |
| ГОСТ 3306-88 |
Р 12 |
3,0 |
7,900 |
20 |
474,00 |
| ГОСТ 3306-88 |
Р 13 |
3,0 |
7,100 |
20 |
426,00 |
| ГОСТ 3306-88 |
Р 13 |
4,0 |
12,200 |
10 |
674,20 |
| ГОСТ 3306-88 |
Р14 |
4,0 |
11,500 |
15 |
637,50 |
| ГОСТ 3306-88 |
Р 15 |
3,6 |
8,700 |
20 |
516,00 |
| ГОСТ 3306-88 |
Р 16 |
5,0 |
15,100 |
10 |
825,20 |
| ГОСТ 3306-88 |
Р 18 |
5,0 |
13,900 |
10 |
759,90 |
| ГОСТ 3306-88 |
Р 20 |
5,0 |
12,500 |
10 |
694,80 |
| ГОСТ 3306-88 |
Р 22 |
5,0 |
11,760 |
10 |
676,80 |
| ГОСТ 3306-88 |
Р 25 |
5,0 |
10,205 |
15 |
566,10 |
| ГОСТ 3306-88 |
СР 32 |
5,0 |
8,900 |
20 |
492,00 |
| ГОСТ 3306-88 |
СР 35 |
5,0 |
8,200 |
20 |
444,70 |
| ГОСТ 3306-88 |
СР 40 |
5,0 |
7,124 |
20 |
397,70 |
| ТУ14-178-457-04 |
Р 2 |
1,4 |
7,826 |
20 |
876,00 |
| ТУ14-178-457-04 |
Р 2,2 |
1,4 |
7,450 |
20 |
848,50 |
| ТУ14-178-457-04 |
Р 2,5 |
1,4 |
6,800 |
20 |
792,00 |
| ТУ14-178-457-04 |
Р 12 |
4,0 |
13,000 |
10 |
759,60 |
| ТУ14-178-457-04 |
Р 14 |
3,0 |
6,600 |
20 |
393,60 |
| ТУ14-178-457-04 |
Р 23 |
5,0 |
11,041 |
10 |
651,60 |
| ТУ14-178-457-04 |
СР 50 |
5,0 |
5,690 |
20 |
342,00 |
| ТУ14-178-457-04 |
СР 60 |
5,0 |
4,990 |
20 |
320,40 |
|
СЕТКА СТАЛЬНАЯ ТКАНАЯ ИЗ
РИФЛЕНОЙ ПРОВОЛОКИ
ТУ14-178-457-04 (НУ)
|
| ТУ14-178-457-04 |
Р
16 (НУ) |
5,0 |
15,100 |
10 |
490,80 |
| ТУ14-178-457-04 |
Р
25 (НУ) |
5,0 |
10,205 |
15 |
493,35 |
| ТУ14-178-457-04 |
СР 35 (ну) |
5,0 |
8,200 |
20 |
319,80 |
| ТУ14-178-457-04 |
СР 40(ну) |
5,0 |
7,124 |
20 |
302,90 |
| ТУ14-178-457-04 |
СР 50(ну) |
5,0 |
5,690 |
20 |
239,70 |
| ТУ14-178-457-04 |
СР 60 (ну) |
5,0 |
4,990 |
20 |
219,30 |
|
|
|
